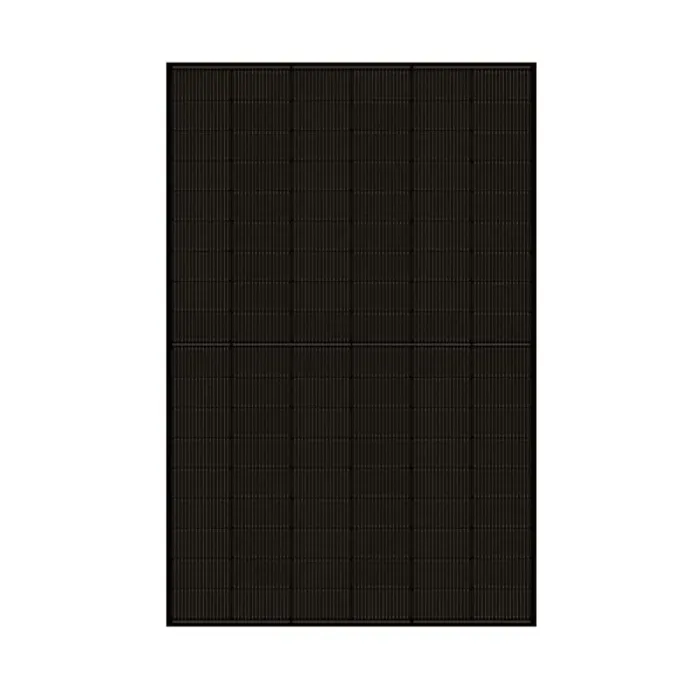

Jolywood JW-HD108N-R3 Transparent Black
Bifaziales Glas-Glas-Solarmodul mit N-Type-TOPCon-Zellen in Transparent-Black-Optik – 445 und 450 W, bis 22,5 % Wirkungsgrad.
- N-Type TOPCon (J-TOPCon) mit 108 Zellen
- Bifazial: 80 % (±5 %) Rückseitenleistung
- Bis zu 22,52 % Modulwirkungsgrad
- Glas-Glas 2,0 + 2,0 mm, Transparent-Black-Optik
- Belastbar bis 5400 Pa Schnee / 2400 Pa Wind
- 30 Jahre lineare Leistungsgarantie
- Zelltechnologie
- N-Type TOPCon (J-TOPCon)
- Nennleistung (STC)
- 445–450 W
- Modulwirkungsgrad
- 22,27–22,52 %
- Leistungsgarantie
- 30 Jahre
Kostenlos und unverbindlich – mit persönlicher Beratung.
Zur HerstellerseiteBeschreibung
Das Jolywood JW-HD108N-R3 ist ein bifaziales Glas-Glas-Solarmodul mit 108 N-Type-TOPCon-Zellen (J-TOPCon) in der Optik Transparent Black: Schwarze Zellen und Rahmen sorgen für ein ruhiges Erscheinungsbild, die transparente Rückseite lässt zusätzlich Licht von hinten auf die Zellen. Mit 445 bzw. 450 W Nennleistung und bis zu 22,52 % Wirkungsgrad eignet es sich für Wohn- und Gewerbedächer ebenso wie für Carports und Freiflächen.
Dank einer Bifazialität von 80 % (±5 %) nutzt das Modul auch reflektiertes Licht, etwa von hellen Dachflächen oder Kies – wie viel Mehrertrag entsteht, hängt von Untergrund und Montagehöhe ab. Die N-Type-Technologie bietet gutes Schwachlichtverhalten und geringe Degradation: höchstens 1 % im ersten Jahr und 0,4 % pro Jahr danach.
Zwei 2,0 mm starke, teilvorgespannte Gläser schützen die Zellen; das Modul ist für 5400 Pa Schnee- und 2400 Pa Windlast ausgelegt. Jolywood gewährt eine lineare Leistungsgarantie über 30 Jahre.
Technische Daten
| Zelltechnologie | N-Type TOPCon (J-TOPCon) |
|---|---|
| Anzahl Zellen | 108 |
| Bauart | Glas-Glas, bifazial, Transparent Black |
| Nennleistung (STC) | 445–450 W |
|---|---|
| Modulwirkungsgrad | 22,27–22,52 % |
| Leistungstoleranz | 0 … +3 % |
| MPP-Spannung (Vmp) | 33,51–33,69 V |
| MPP-Strom (Imp) | 13,28–13,36 A |
| Leerlaufspannung (Voc) | 38,97–39,17 V |
| Kurzschlussstrom (Isc) | 14,07–14,14 A |
| Bifazialität | 80 ± 5 % |
| Max. Systemspannung | 1500 V DC |
| Max. Serienabsicherung | 30 A |
| Temperaturkoeffizient Pmax | −0,30 %/°C |
| Temperaturkoeffizient Voc | −0,25 %/°C |
| Temperaturkoeffizient Isc | +0,045 %/°C |
| Frontglas / Rückglas | 2,0 / 2,0 (teilvorgespannt) mm |
|---|---|
| Rahmen | Aluminium, eloxiert |
| Anschlussdose | IP68, 3 Bypass-Dioden |
| Kabel | 4,0 mm² · +300 / −180 mm |
| Mechanische Belastung (Schnee / Wind) | 5400 / 2400 Pa |
| Abmessungen (L × B × H) | 1762 × 1134 × 30 mm |
|---|---|
| Gewicht | 24,6 kg |
| Betriebstemperatur | −40 … +85 °C |
|---|---|
| NOCT | 42 ± 2 °C |
| Normen | IEC 61215, IEC 61730, IEC 61701, IEC 62716 |
|---|
Varianten
| Modell | Leistung | Hinweis |
|---|---|---|
| JW-HD108N-R3 445 W | 445 W | Vmp 33,51 V · Imp 13,28 A · Wirkungsgrad 22,27 % |
| JW-HD108N-R3 450 W | 450 W | Vmp 33,69 V · Imp 13,36 A · Wirkungsgrad 22,52 % |
